Автоматизация системы дымоудаления

Группа компаний «Контур» предлагает услуги по автоматизации системы диспетчеризации дымоудаления, обеспечивающие надежное и эффективное управление противопожарной безопасностью в зданиях. Наша компания разрабатывает индивидуальные решения, которые позволяют централизованно контролировать и мониторить все компоненты системы дымоудаления, включая извещатели, вентиляционные установки и клапаны. Внедрение таких систем позволяет не только повысить уровень безопасности, но и оптимизировать процессы управления, гарантируя оперативную реакцию на возникновение пожара и минимизацию рисков для людей и имущества. Мы обеспечиваем полный цикл услуг — от проектирования и установки до технического обслуживания и настройки диспетчеризации, соответствующих самым строгим стандартам и нормативам.

Актуальность автоматизации дымоудаления в современных зданиях обусловлена необходимостью обеспечения высокой степени безопасности в условиях растущих требований к противопожарной защите. В современных многоквартирных и коммерческих зданиях, обладающих сложной архитектурой и большими площадями, эффективность систем дымоудаления напрямую влияет на скорость эвакуации и минимизацию ущерба в случае пожара. Автоматизация таких систем позволяет значительно повысить их оперативность и точность реакции, исключая человеческий фактор и обеспечивая выполнение требований нормативов по безопасности. Внедрение современных технологий автоматизации становится неотъемлемой частью проектирования зданий, где каждый момент имеет значение для защиты людей и имущества.

Документы, регулирующие автоматизацию противодымной вентиляции

При проектировании и внедрении систем автоматизации дымоудаления в зданиях специалисты опираются на следующие основные стандарты и нормативные документы:

• ФЗ-123 "Технический регламент о требованиях пожарной безопасности"

Основной федеральный закон, регулирующий требования к противопожарной безопасности, включая системы дымоудаления и их автоматизацию.

• СП 7.13130.2009 "Системы дымоудаления и вентиляции зданий"

Этот документ регулирует проектирование и эксплуатацию систем дымоудаления в зависимости от типа зданий, их предназначения и характеристик. Включает требования к автоматическим системам и описывает, как правильно организовать вентиляцию и дымоудаление для обеспечения безопасности в случае пожара.

• ГОСТ Р 53254-2009 "Системы автоматического управления вентиляцией. Общие требования"

ГОСТ описывает требования к системам автоматического управления вентиляцией, в том числе дымоудаления, включая элементы, такие как датчики, системы управления и исполнительные механизмы. Он регулирует проектирование, монтаж и эксплуатацию этих систем с акцентом на безопасность.

• СП 5.13130.2009 "Системы дымоудаления и вентиляции. Общие требования"

Этот стандарт охватывает требования к проектированию и эксплуатации дымоудаления, включая автоматические системы управления. Он регулирует как проектировщики, так и установщики должны учитывать при проектировании, монтаже и эксплуатации автоматизированных систем дымоудаления.

• ГОСТ Р 50597-93 "Системы автоматической пожарной сигнализации"

Данный стандарт регламентирует требования к системам автоматической пожарной сигнализации, которая тесно связана с автоматикой дымоудаления. Он описывает как системы должны функционировать в условиях пожара, в том числе по автоматическому срабатыванию вентиляторов и клапанов для дымоудаления.

Эти стандарты и документы являются основой для проектирования, установки и эксплуатации автоматизированных систем дымоудаления, обеспечивая соблюдение всех необходимых норм безопасности в случае возникновения пожара. Наша компания специализируется на автоматизации системы дымоудаления, предлагая уникальные решения для каждого объекта.

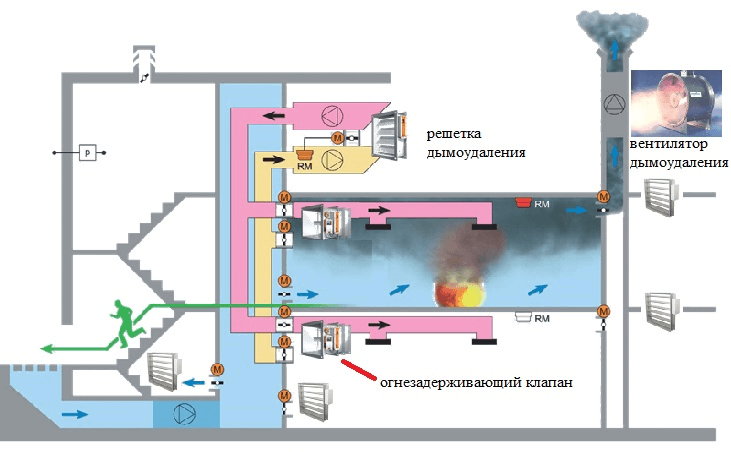

Алгоритм работы автоматизированных систем дымоудаления

Алгоритм работы автоматизированных систем дымоудаления (АСД) можно описать как последовательность шагов, включающих обнаружение пожара, управление вентиляцией и обеспечение безопасности. Этот алгоритм обеспечивает быструю реакцию на возгорание, минимизируя распространение дыма и обеспечивая безопасность людей.

1. Обнаружение пожара

   Датчики дыма, температуры или газа (например, CO или CO2) — активируются при превышении установленных пороговых значений.

   Система передает сигнал в контроллер системы для активации механизмов, связанных с дымоудалением.

2. Анализ сигнала и принятие решения

   Контроллер системы обрабатывает данные от датчиков, определяя, является ли сигнал ложным (например, из-за изменения температуры, не связанного с пожаром) или реальным.

   Если сигнал подтвержден как пожар, система переходит к следующему этапу.

3. Активация системы дымоудаления

   Автоматическое управление вентиляторами для вытяжки дыма: включаются мощные вентиляторы, которые активируются для выведения дыма из здания.

   Открытие дымовых клапанов в вентиляционных шахтах и воздуховодах для создания оптимального потока воздуха и направления дыма наружу.

   В случае необходимости открываются дополнительные выходы для создания путей для эвакуации и предотвращения скопления дыма в коридорах.

4. Контроль и управление подачей воздуха

   Подпор воздуха — система автоматически регулирует подачу свежего воздуха, чтобы предотвратить распространение дыма в других частях здания.

   Механизмы контроля обеспечивают баланс между вытяжкой дыма и притоком свежего воздуха, что помогает сохранить видимость эвакуационных путей и уменьшить концентрацию вредных веществ.

5. Мониторинг и аварийные сообщения

   Система продолжает мониторинг состояния: температуру, уровень угарного газа, концентрацию дыма и других показателей.

   Если обнаружены аномалии, система генерирует аварийное сообщение для оператора, отправляет уведомления на пульт управления и, в некоторых случаях, в аварийные службы.

6. Обратная связь и тестирование

   После устранения угрозы система автоматически выключает вентиляционные устройства и возвращает клапаны в исходное положение.

   Система может выполнять самодиагностику для проверки работоспособности всех элементов, а также тестировать их для обнаружения возможных неисправностей.

7. Интеграция с другими системами безопасности

   Автоматизированная система дымоудаления может быть интегрирована с другими системами безопасности здания, такими как пожарная сигнализация, эвакуационные системы и системы оповещения, для комплексного реагирования на чрезвычайную ситуацию.

 Примечания по алгоритму:

Интеллектуальные датчики с функцией фильтрации ложных срабатываний (например, от пыли или паров) используются для повышения точности системы.

Современные системы могут быть подключены к удалённому мониторингу, что позволяет операторам управлять системой дистанционно и в реальном времени получать актуальную информацию о состоянии системы.

Этот алгоритм позволяет не только эффективно удалять дым и предотвращать его распространение, но и минимизировать риски для людей и имущества, обеспечивая быструю реакцию в случае чрезвычайной ситуации.

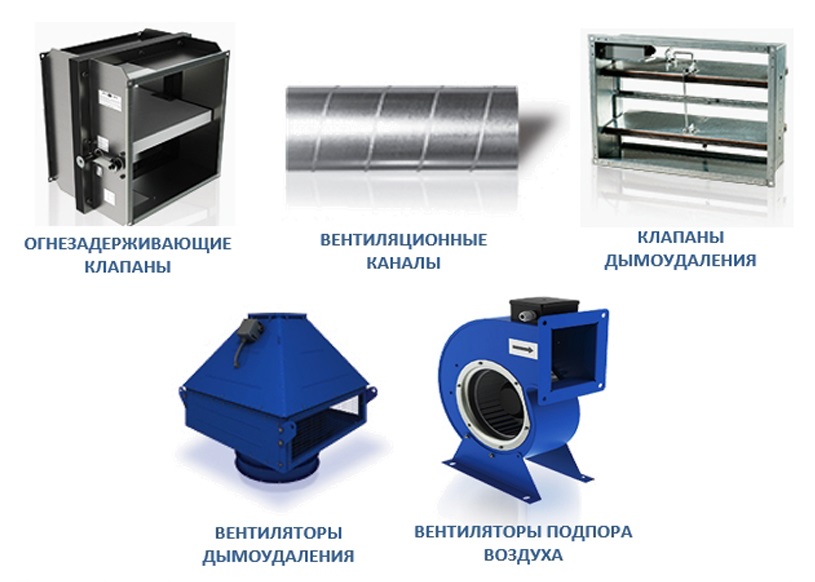

Основные элементы системы автоматизации дымоудаления

• Пожарные извещатели — сенсоры, реагирующие на дым, тепло или пламя, которые активируют систему при обнаружении пожара. Их расположение регулируется СП 5.13130.2009.
• Приемно-контрольные и приборы управления пожарные (ППКУП) — центральный блок системы, который получает сигналы от извещателей, обрабатывает их и формирует команды для исполнительных механизмов, соответствующие ГОСТ Р 53325-2012.
• Исполнительные механизмы:
• Вентиляторы дымоудаления — удаляют дым и горячие газы, работая при высоких температурах.
•  Вентиляторы подпора воздуха — создают избыточное давление, препятствуя проникновению дыма в безопасные зоны.
• Противопожарные и дымовые клапаны — открываются для удаления дыма и закрываются для предотвращения его распространения.

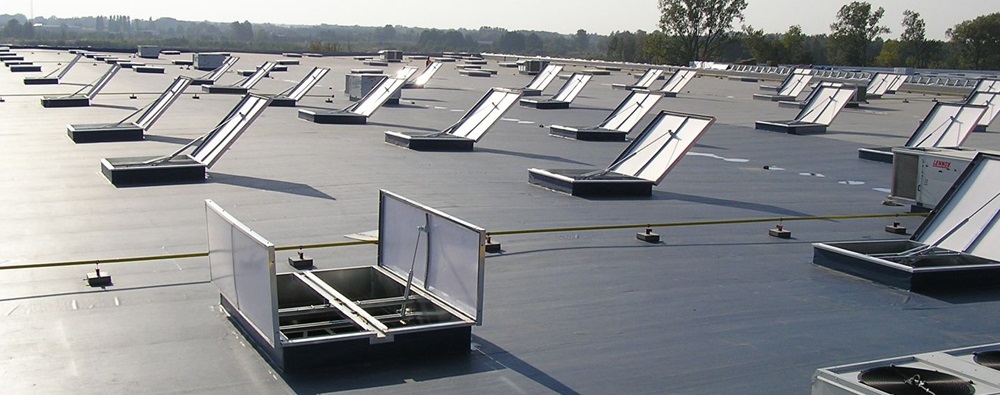

• Приводы клапанов и люков — электромеханические устройства для автоматического открытия/закрытия.
• Шкафы управления — содержат пускозащитную аппаратуру и реле для контроля вентиляции и клапанов, обеспечивая надежное электропитание и защиту от перегрузок.
• Кабельные сети — огнестойкие кабели, сохраняющие работоспособность в условиях пожара, обеспечивающие передачу сигналов и энергии.

Все эти компоненты должны быть правильно интегрированы для обеспечения эффективной работы системы дымоудаления.

Система диспетчеризации дымоудаления

Это компонент, предназначенный для централизованного контроля и управления работой системы дымоудаления в здании. Она обеспечивает мониторинг состояния всех элементов системы, оперативное реагирование на изменения, а также взаимодействие с другими системами безопасности.

 Основные функции системы диспетчеризации дымоудаления:

1. Мониторинг состояния системы

   Система диспетчеризации позволяет в реальном времени отслеживать работу всех ключевых компонентов: извещателей, вентиляторов, клапанов и приводов. Она собирает данные о температуре, уровне дыма и других параметрах, анализируя их для принятия решения о включении или отключении определенных элементов системы.

2. Оповещение и сигнализация

   В случае обнаружения аномалии или пожара система автоматически уведомляет операторов через центральный диспетчерский пункт (ДП), отправляя данные о возникшей угрозе. Она также может посылать сигналы на мобильные устройства или в другие службы безопасности.

3. Управление исполнительными механизмами

   Система диспетчеризации управляет работой вентиляторов, клапанов и других элементов системы дымоудаления в зависимости от полученных данных. Например, она может автоматически включать вентиляторы для удаления дыма или открывать/закрывать дымовые клапаны.

4. Запись и архивирование данных

   Система сохраняет данные о работе элементов дымоудаления, что позволяет анализировать их в дальнейшем, проводить техническое обслуживание и проверку состояния системы. Это важно для соблюдения норм и стандартов безопасности.

5. Интеграция с другими системами

   Система диспетчеризации дымоудаления может быть интегрирована с другими системами безопасности здания, такими как пожарная сигнализация, эвакуационные системы и системы видеонаблюдения. Это позволяет комплексно управлять всеми аспектами безопасности здания.

6. Удалённый доступ и контроль

   Современные системы диспетчеризации позволяют операторам контролировать систему дымоудаления удаленно, с помощью защищённых каналов связи. Это увеличивает гибкость и эффективность в случае экстренных ситуаций.

7. Диагностика и тестирование

   Система проводит диагностику работы всех элементов в автоматическом режиме и может запускать самопроверку для выявления неисправностей. Также диспетчеризация обеспечивает плановое тестирование системы дымоудаления.

Преимущества системы диспетчеризации дымоудаления

• Повышение оперативности: Система позволяет быстро реагировать на изменения условий и устранять проблемы до того, как они станут угрозой.
• Упрощение управления: Центральный контроль всех компонентов облегчает управление и обслуживание системы.
• Интеграция и взаимодействие: Возможность интеграции с другими системами безопасности повышает общий уровень защиты.
• Система диспетчеризации играет ключевую роль в обеспечении эффективной работы автоматизированных систем дымоудаления, особенно в крупных и сложных зданиях, где необходима централизованная координация действий для обеспечения безопасности.

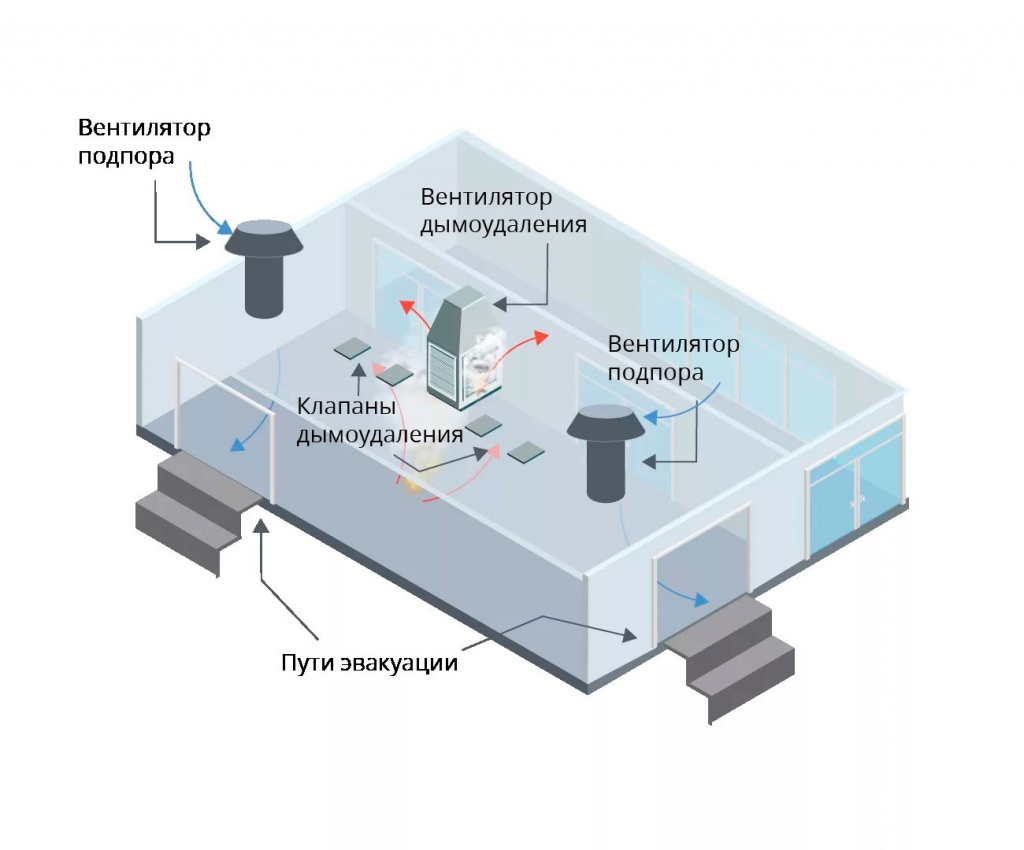

Этапы проектирования системы автоматизации дымоудаления

Проектирование системы автоматизации дымоудаления включает несколько этапов, обеспечивающих эффективное функционирование системы и её соответствие всем нормативным требованиям.

1. Предпроектное обследование объекта

   На этом этапе проводится анализ объекта: его планировка, этажность, назначение помещений и зоны риска. Это помогает определить, где будет необходимо установить систему дымоудаления, и как она будет интегрироваться в общую структуру здания.

2. Разработка технического задания

   Составляется техническое задание, в котором прописываются требования к системе: какие извещатели и датчики будут использоваться, их расположение, мощность вентиляторов, типы клапанов и приводов, а также требования к диспетчеризации.

3. Проектирование системы

   Выбираются компоненты системы (извещатели, вентиляторы, клапаны и другие элементы). Разрабатываются схемы установки и подключения оборудования, а также схема диспетчеризации для управления системой в реальном времени.

4. Моделирование и расчеты

   Проводится моделирование системы дымоудаления, расчет эффективных путей для удаления дыма и воздушных потоков. Рассчитываются параметры работы вентиляторов, мощность и сечения воздуховодов, чтобы обеспечить эффективное удаление дыма.

5. Проектная документация

   На основе расчетов составляется проектная документация, которая включает схемы размещения оборудования, чертежи установки, пояснительные записки и расчеты. Все эти материалы должны соответствовать нормативам и стандартам безопасности.

6. Согласование и получение разрешений

   Проект согласуется с пожарными органами и другими контролирующими инстанциями. Получение разрешений необходимо для обеспечения соответствия системы всем нормативным требованиям.

7. Монтаж и настройка системы

   На этом этапе происходит установка всех компонентов системы (извещателей, вентиляторов, клапанов, шкафов управления и других элементов). Также проводятся подключения к электросети и настройка всех параметров системы для правильной работы.

8. Пусконаладочные работы

   Проводится проверка работоспособности системы, тестируются все компоненты — от работы извещателей до корректности срабатывания вентиляции и клапанов. Также проверяется взаимодействие системы с диспетчеризацией.

9. Обучение персонала

   Операторы и обслуживающий персонал проходят обучение по работе с системой автоматизации дымоудаления. Обучение включает использование диспетчеризации, настройку системы и действия в случае срабатывания.

10. Приемка и эксплуатация

    После успешной сдачи системы в эксплуатацию проводится регулярное техническое обслуживание и проверки для обеспечения её надежной работы в будущем.

Эти этапы обеспечивают создание эффективной и безопасной системы автоматизации дымоудаления, способной оперативно реагировать на пожары и соответствовать современным нормативным требованиям. ГК "Контур" обеспечивает полную автоматизацию системы дымоудаления, что позволяет повысить безопасность и уменьшить человеческий фактор.
