Вытяжная вентиляция: устройство системы, виды, состав оборудования
Содержание
- Классификация и виды вытяжных вентиляционных систем
- Принудительная вытяжная вентиляция
- Местная вытяжная вентиляция
- Общеобменная вытяжная вентиляция
- Схемы монтажа вытяжной вентиляции
- Основные компоненты вытяжной вентиляции
- Признаки неправильно установленной вытяжной вентиляции
- Преимущества и недостатки вытяжной вентиляции
- Основные компоненты вытяжной вентиляции
- Заключение
Вытяжная вентиляция необходима для поддержания комфортного и безопасного микроклимата в помещениях. Она удаляет загрязненный воздух, содержащий углекислый газ, пыль, аллергены, химические испарения и продукты сгорания. Это особенно важно в жилых домах, на производствах, в лабораториях и медицинских учреждениях.
Кроме того, вытяжная вентиляция помогает регулировать уровень влажности. В помещениях с повышенной влажностью, таких как ванные комнаты, кухни и подвалы, она предотвращает образование плесени и грибка, тем самым защищая здоровье людей и продлевая срок службы строительных конструкций.
Еще одна важная функция системы — поддержание свежего воздуха и снижение концентрации вредных веществ, которые выделяются бытовой химией, мебелью и отделочными материалами. Благодаря этому в помещении создается здоровая атмосфера, способствующая комфорту и хорошему самочувствию.
Классификация и виды вытяжных вентиляционных систем
Естественная вытяжная вентиляция — это базовый способ воздухообмена, используемый в жилых и многоквартирных домах. Она функционирует за счет разницы давления и температуры: холодный воздух с улицы проникает внутрь, а теплый, насыщенный влагой и загрязнениями, поднимается вверх и выводится через вентиляционные шахты. Приток свежего воздуха обеспечивают окна, двери, форточки или приточные клапаны, а вытяжные отверстия размещают под потолком или в шахтах, соединенных с крышей.
Главное преимущество такой системы — автономная работа без использования электроэнергии и сложного оборудования. Однако ее эффективность напрямую зависит от внешних условий: в безветренную погоду или при перепаде давления внутри здания может возникнуть обратная тяга, из-за которой несвежий воздух возвращается в помещение. Это приводит к появлению посторонних запахов, конденсата и ухудшению качества воздуха. Чтобы минимизировать эти риски, в современных домах естественную вентиляцию часто дополняют механическими вытяжными системами.
Принудительная вытяжная вентиляция
Принудительная вытяжная вентиляция обеспечивает эффективный отвод загрязненного воздуха за счет работы вентилятора. В отличие от естественной циркуляции, она не зависит от погодных условий и гарантирует стабильный воздухообмен. Чтобы система работала правильно, вместе с вытяжкой устанавливают приточные механизмы, которые обеспечивают поступление свежего воздуха.
Для организации механической вентиляции применяют осевые и центробежные вентиляторы. В жилых помещениях чаще используют осевые модели — они компактны, просты в установке и стоят недорого. Центробежные вентиляторы имеют более сложную конструкцию, но отличаются высокой мощностью, поэтому подходят для больших помещений и производственных объектов.
По способу установки вентиляторы делятся на накладные и канальные. Первые крепятся к стене или потолку, их легко обслуживать, но они могут создавать шум. Вторые монтируются внутри вентиляционных каналов — такие устройства работают тише, но требуют более сложного монтажа.
Современные системы оснащаются автоматическими датчиками, которые реагируют на уровень влажности или качество воздуха. Для защиты от обратного потока воздуха в вентиляционные каналы устанавливают обратные клапаны. А в продвинутых системах могут применяться рекуператоры и калориферы, подогревающие или охлаждающие приточный воздух, что позволяет поддерживать комфортный микроклимат в помещении.
Местная вытяжная вентиляция
Местная вытяжная вентиляция используется для быстрого удаления загрязненного воздуха непосредственно в зоне его появления. Она предотвращает распространение вредных примесей, запахов и осадков по всему помещению, направляя их сразу в вытяжные системы. Это особенно важно на производствах, в лабораториях, а также в местах, где готовят пищу.
В зависимости от назначения местные вытяжные системы бывают нескольких типов. Вытяжные шкафы устанавливают в лабораториях и учебных заведениях, где работают с химическими реактивами и испарениями. Вытяжные зонты широко применяются на кухнях кафе, ресторанов и жилых домов, удаляя пар, жир и запахи. Для работы с вредными испарениями технических жидкостей используют бортовые отсосы, которые засасывают вредные вещества прямо у источника. А вытяжные завесы, размещенные у входов в здания, предотвращают проникновение холодного воздуха внутрь, снижая теплопотери и экономя расходы на отопление.
Такие системы делают воздух в помещении чище, а работу — безопаснее и комфортнее. Они особенно важны там, где без быстрого удаления загрязнений невозможно поддерживать санитарные нормы и комфортные условия для людей.
Общеобменная вытяжная вентиляция
Общеобменная вытяжная вентиляция предназначена для очистки воздуха во всем помещении, а не только в отдельных зонах. Она поддерживает комфортный микроклимат, устраняя избыток влаги, загрязнения и неприятные запахи. Такая система особенно востребована в офисах, торговых центрах, на производственных предприятиях, где требуется стабильный воздухообмен на больших площадях.
В жилых домах общеобменная вентиляция часто работает естественным образом — тёплый воздух выходит через вентиляционные шахты, уступая место свежему. Однако в зданиях с высокой плотностью людей или интенсивным выделением вредных веществ применяют механические системы. В них задействованы вентиляторы, которые создают направленный поток, вытягивая воздух в систему воздуховодов и выводя его наружу. Благодаря такой системе помещение всегда остаётся свежим, вне зависимости от погоды или архитектурных особенностей здания.
Схемы монтажа вытяжной вентиляции
Выбор схемы монтажа
вытяжной вентиляции зависит от типа помещения, его площади и особенностей воздухообмена. В жилых домах чаще используют естественную систему, где воздуховоды прокладываются в стенах и выходят на крышу. Такая схема не требует сложного оборудования, но эффективность зависит от перепада температур и давления. В квартирах с недостаточным притоком свежего воздуха часто приходится дополнительно устанавливать приточные клапаны или вытяжные вентиляторы.

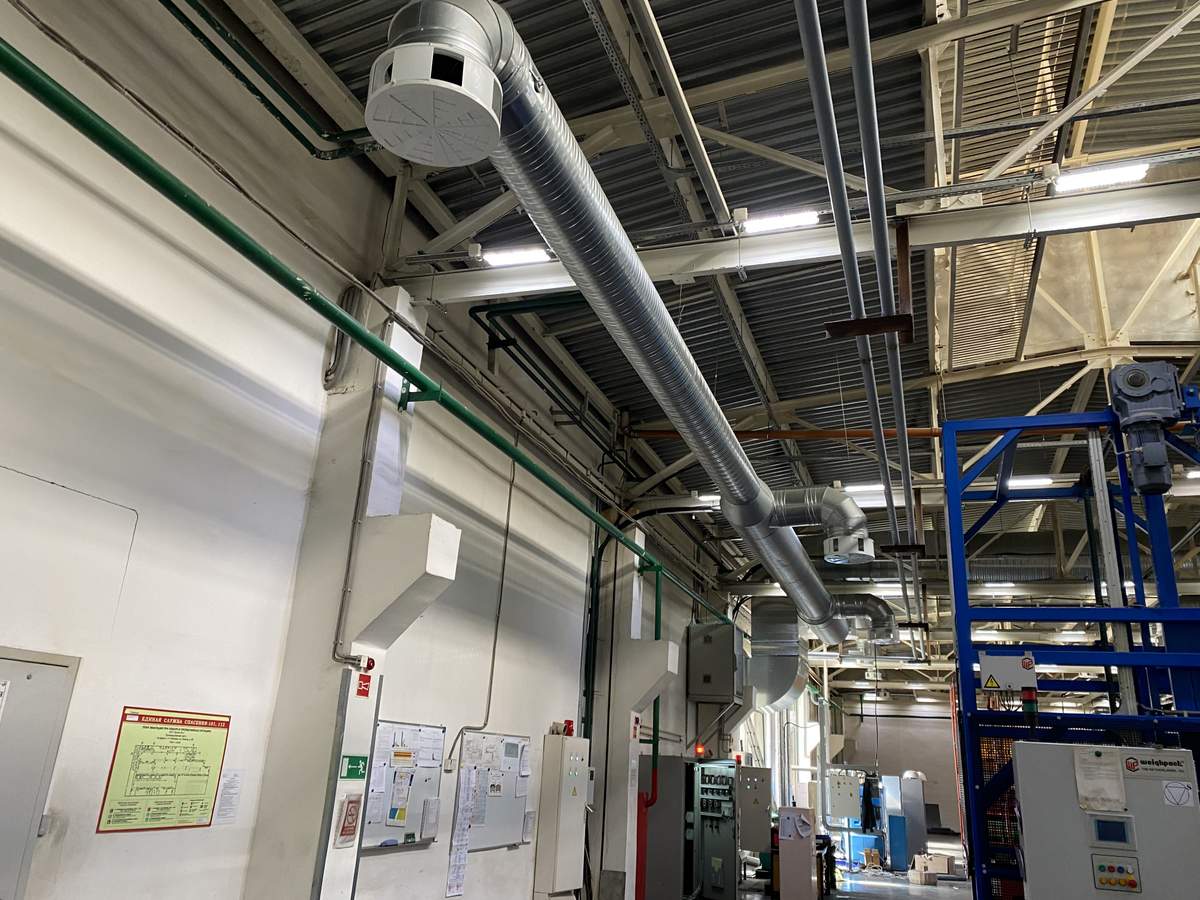

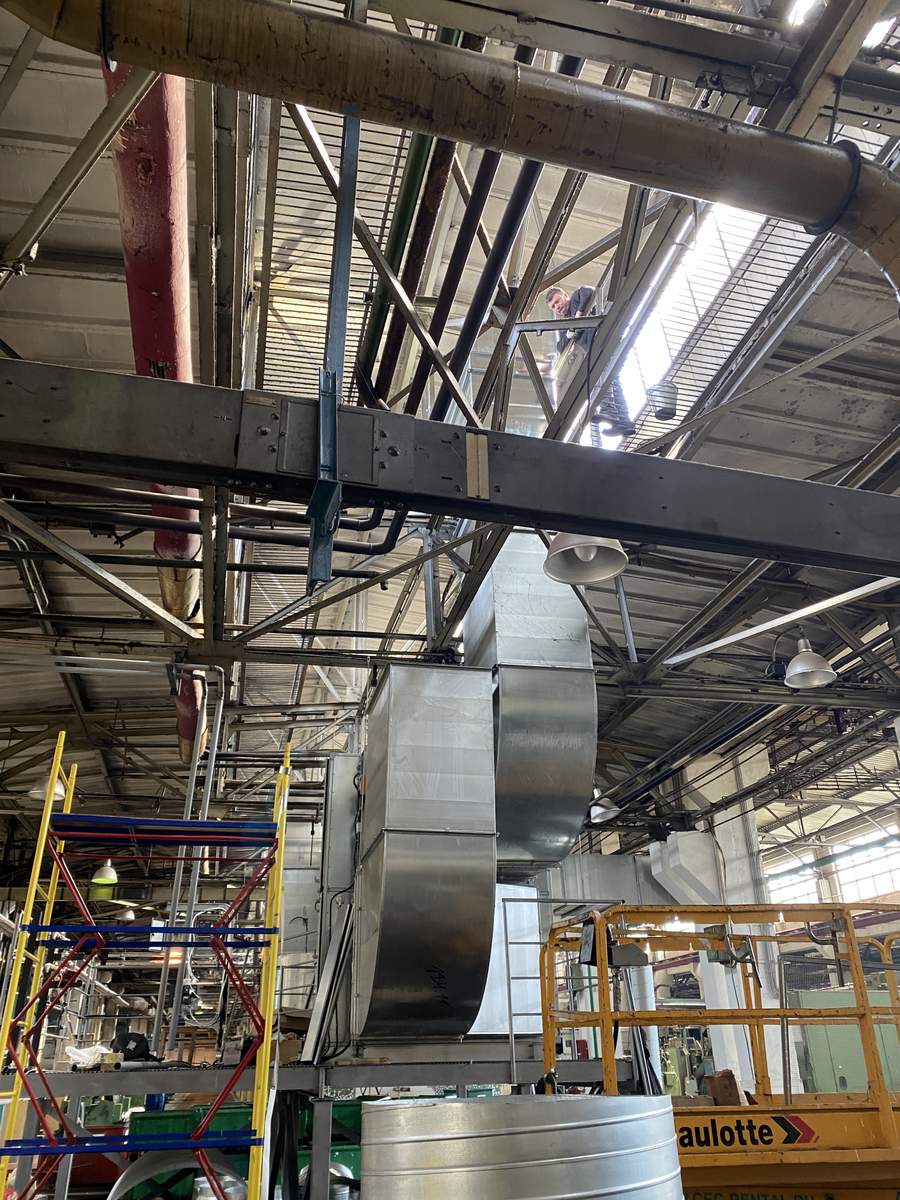

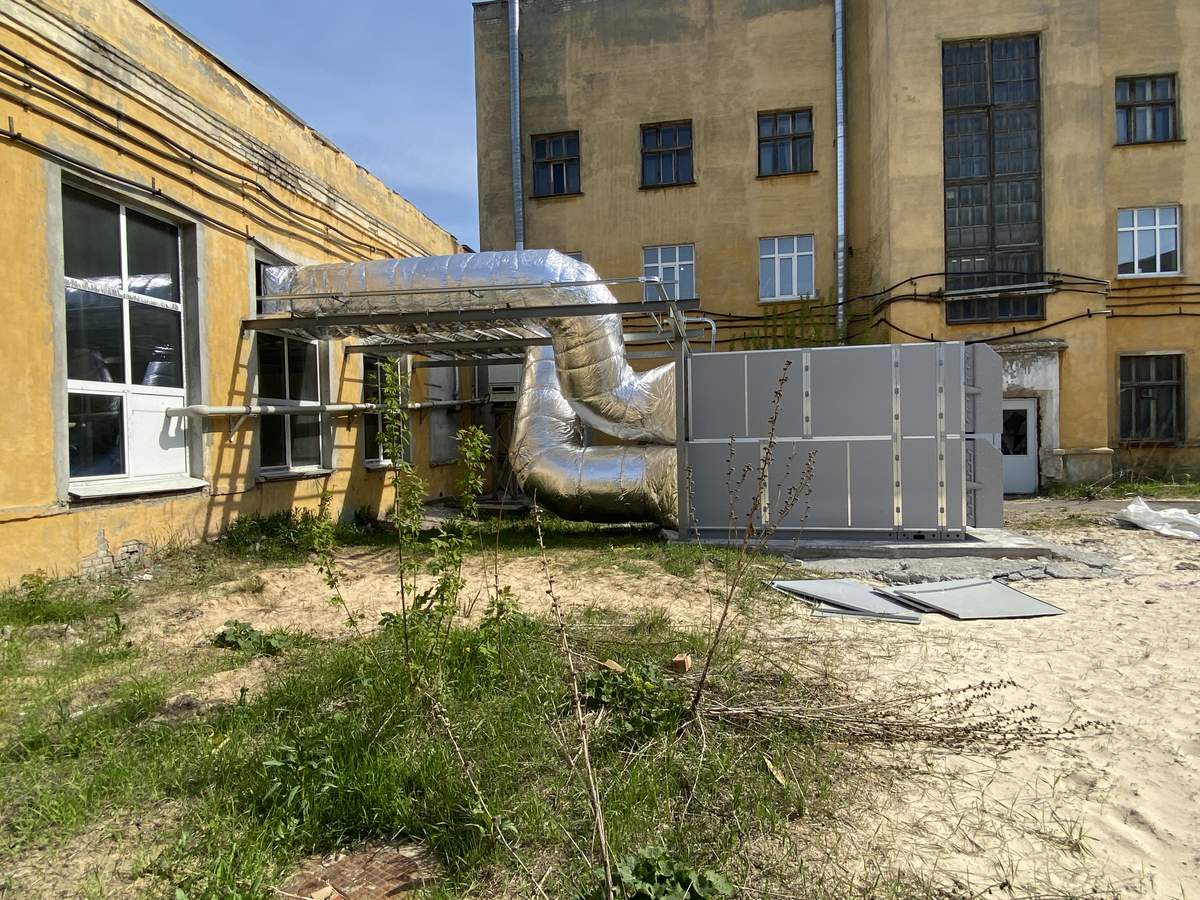

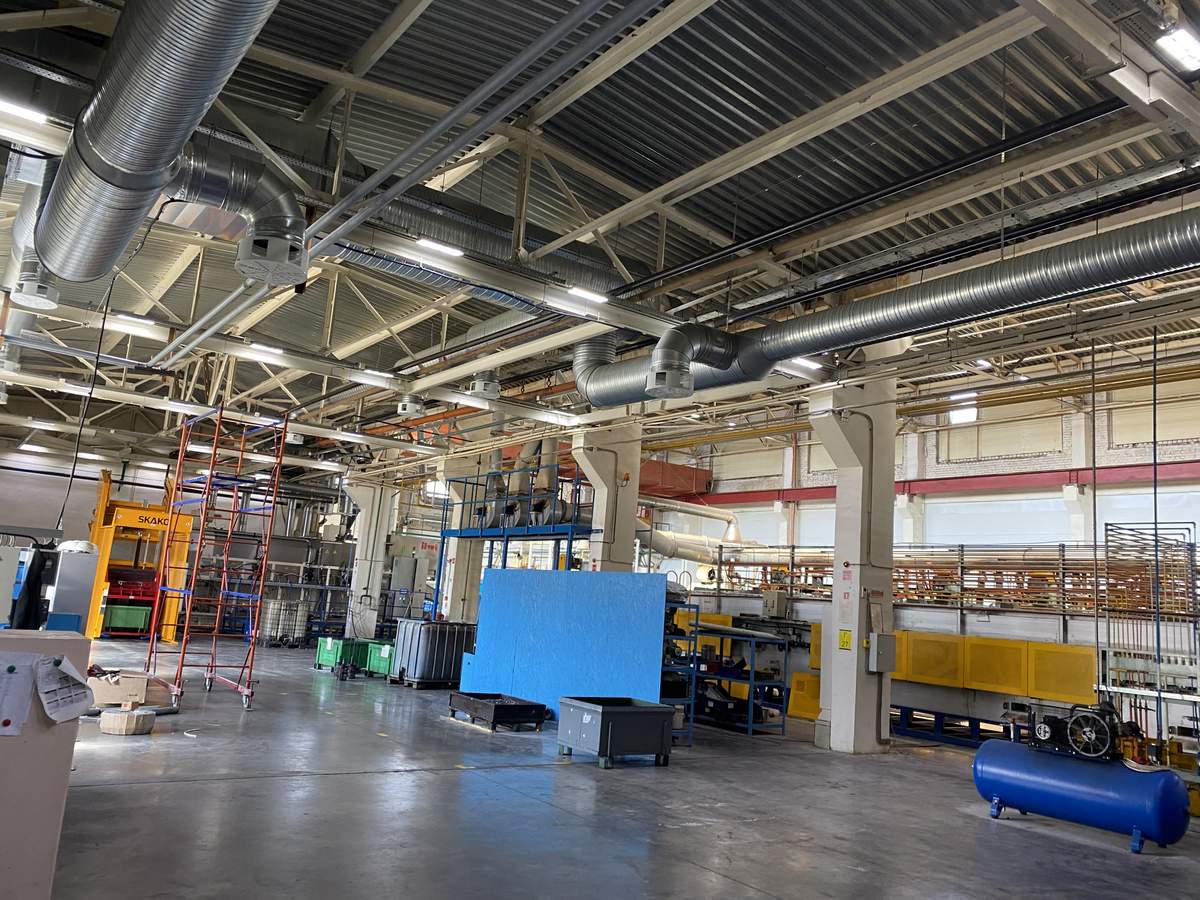

В промышленных и коммерческих зданиях применяют механические системы с разветвленной сетью воздуховодов. Воздух забирается из нескольких точек, проходит через фильтры и выводится наружу с помощью вытяжных вентиляторов. Чаще всего такие системы комбинируют с приточной вентиляцией, чтобы поддерживать баланс между удаляемым и поступающим воздухом. Монтаж вентиляции может выполняться скрытым способом, когда воздуховоды прокладываются в потолке или стенах, или открытым — с установкой металлических каналов вдоль перекрытий.
Основные компоненты вытяжной вентиляции
Вентиляторы – ключевой элемент принудительных систем, создающий тягу и обеспечивающий движение воздуха. Они бывают осевыми (для жилых помещений) и центробежными (для промышленных объектов). Выбор зависит от требуемой мощности и уровня шума, который допустим в помещении.
Воздуховоды – каналы, по которым перемещается отработанный воздух. Они могут быть металлическими, пластиковыми или гибкими, в зависимости от условий эксплуатации. От их герметичности и правильной разводки зависит эффективность всей системы.
Фильтры – элементы, очищающие удаляемый воздух от пыли, жира и других загрязнений. Они особенно важны на кухнях, в производственных помещениях и лабораториях. Регулярная замена фильтров продлевает срок службы вентиляции и снижает риск засорения каналов.
Шумоглушители – устройства, снижающие уровень шума от работы вентиляторов и движения воздуха по каналам. Особенно актуальны в офисных зданиях, больницах и жилых домах. Устанавливаются внутри воздуховодов или на выходах вентсистем.
Обратные клапаны – механизмы, предотвращающие возврат загрязненного воздуха обратно в помещение. Они автоматически закрываются при отключении вентилятора. Это особенно важно для защиты от посторонних запахов и обратной тяги.
Признаки неправильно установленной вытяжной вентиляции
Неправильный монтаж или некорректная работа системы вентиляции можно определить по ряду признаков. Один из самых очевидных — отсутствие движения воздуха. Если помещение кажется душным, а окна часто запотевают, значит, вытяжка не справляется со своей задачей. В таких случаях можно провести простой тест: поднести тонкую полоску бумаги или зажигалку к вытяжному отверстию. Если листок не притягивается, а пламя остается неподвижным, значит, тяги нет.
Еще один тревожный сигнал — появление неприятных запахов, особенно если они проникают из других помещений или из вентиляционной шахты. Это может указывать на обратную тягу, возникающую из-за ошибок при установке или засора воздуховодов. Также стоит обратить внимание на повышенную влажность и конденсат на стенах и окнах. Если вентиляция работает правильно, избыток влаги должен своевременно удаляться. В противном случае в помещении может появиться плесень, грибок и неприятное ощущение сырости.
Преимущества и недостатки вытяжной вентиляции
Вытяжная вентиляция — это эффективный способ поддержания свежего воздуха в помещении за счет удаления отработанных воздушных масс. Ее основное преимущество — способность быстро избавляться от загрязнений, влаги и запахов, создавая комфортный микроклимат. Такие системы просты в установке, особенно если речь идет о естественной вентиляции, не требующей подключения к электросети. Вытяжные установки могут работать автономно или регулироваться автоматически, что делает их удобными для различных помещений — от жилых домов до промышленных зданий.
Однако у вытяжной вентиляции есть и слабые стороны. Например, в системах без приточного механизма может возникать нехватка свежего воздуха, из-за чего помещение становится душным. Кроме того, в холодное время года вытяжка может способствовать значительным теплопотерям. Для решения этих проблем используют приточно-вытяжные установки, рекуператоры или регулируемые клапаны, которые балансируют воздухообмен и помогают минимизировать потери тепла.
Основные компоненты вытяжной вентиляции
Вентиляторы – ключевой элемент принудительных систем, создающий тягу и обеспечивающий движение воздуха. Они бывают осевыми (для жилых помещений) и центробежными (для промышленных объектов). Выбор зависит от требуемой мощности и уровня шума, который допустим в помещении.
Воздуховоды – каналы, по которым перемещается отработанный воздух. Они могут быть металлическими, пластиковыми или гибкими, в зависимости от условий эксплуатации. От их герметичности и правильной разводки зависит эффективность всей системы.
Фильтры – элементы, очищающие удаляемый воздух от пыли, жира и других загрязнений. Они особенно важны на кухнях, в производственных помещениях и лабораториях. Регулярная замена фильтров продлевает срок службы вентиляции и снижает риск засорения каналов.
Шумоглушители – устройства, снижающие уровень шума от работы вентиляторов и движения воздуха по каналам. Особенно актуальны в офисных зданиях, больницах и жилых домах. Устанавливаются внутри воздуховодов или на выходах вентсистем.
Обратные клапаны – механизмы, предотвращающие возврат загрязненного воздуха обратно в помещение. Они автоматически закрываются при отключении вентилятора. Это особенно важно для защиты от посторонних запахов и обратной тяги.
Заключение
Эффективная вытяжная вентиляция обеспечивает комфорт, безопасность и здоровый микроклимат в помещении. Неправильно подобранное или установленное оборудование может привести к застою воздуха, повышенной влажности и проблемам с запахами. Чтобы этого избежать, важно учитывать особенности здания и грамотно проектировать систему.
Доверив проектирование и монтаж специалистам, можно быть уверенным, что вентиляция будет работать стабильно и эффективно. Профессиональный подход гарантирует правильный расчет мощности, выбор оборудования и качественную установку, что продлит срок службы системы и создаст комфортные условия для людей.
